Verktyg för konsulter

För att konsulter inom byggnadsfysik och innemiljö ska kunna utföra sitt arbete, krävs tillgång till en mängd material- och klimatdata samt beräkningsverktyg. De senare kan utgöras av programvaror eller byggnadsfysikaliska ekvationer. Nedan återfinns ett antal mindre nedladdningsbara program, tabeller, Excelark, liksom länkar och referenser för att underlätta för konsulten. Listan får betraktas som levande och kommer sannolikt att öka med tiden. Program och tabeller används på eget ansvar och resultatens riktighet skall kontrolleras av användaren.
Önskar du bidra med material eller synpunkter, är du välkommen att kontakta oss.


RF, temperatur och ånghalt

Med nedanstående länk kan du ladda ner en Excelfil för att beräkna ånghalt. Ekvationen som används är hämtad från Fukthandboken, 1994 sidan 239.

Tabell för mättnadsånghalt finns längre ner på denna sida.


Windowsprogram på FuktCentrum hemsida

FuktCentrums hemsida verktyg och hjälpmedel finns ett antal värdefulla Windowsbaserade program för fuktrelaterade beräkningar.

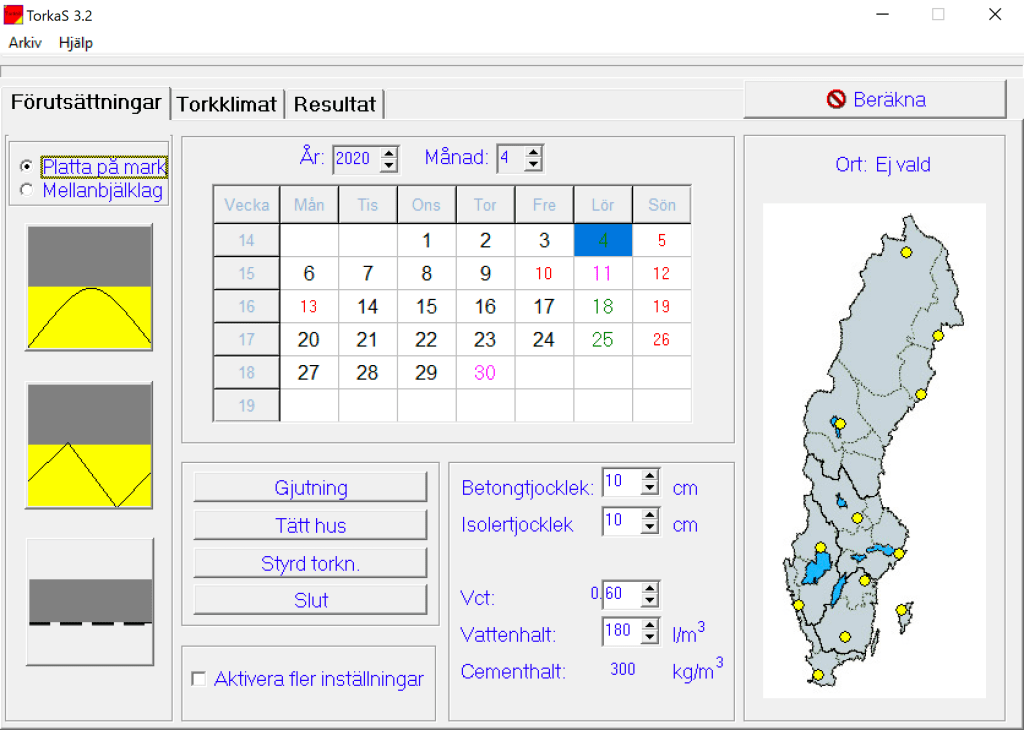

TorkaS (version 3.2 2012)

TorkaS används för att bedöma uttorkningstid hos betong med byggcement. Programmet har utvecklats av Göran Hedenblad, Jesper Arfvidsson och Lars-Olof Nilsson.

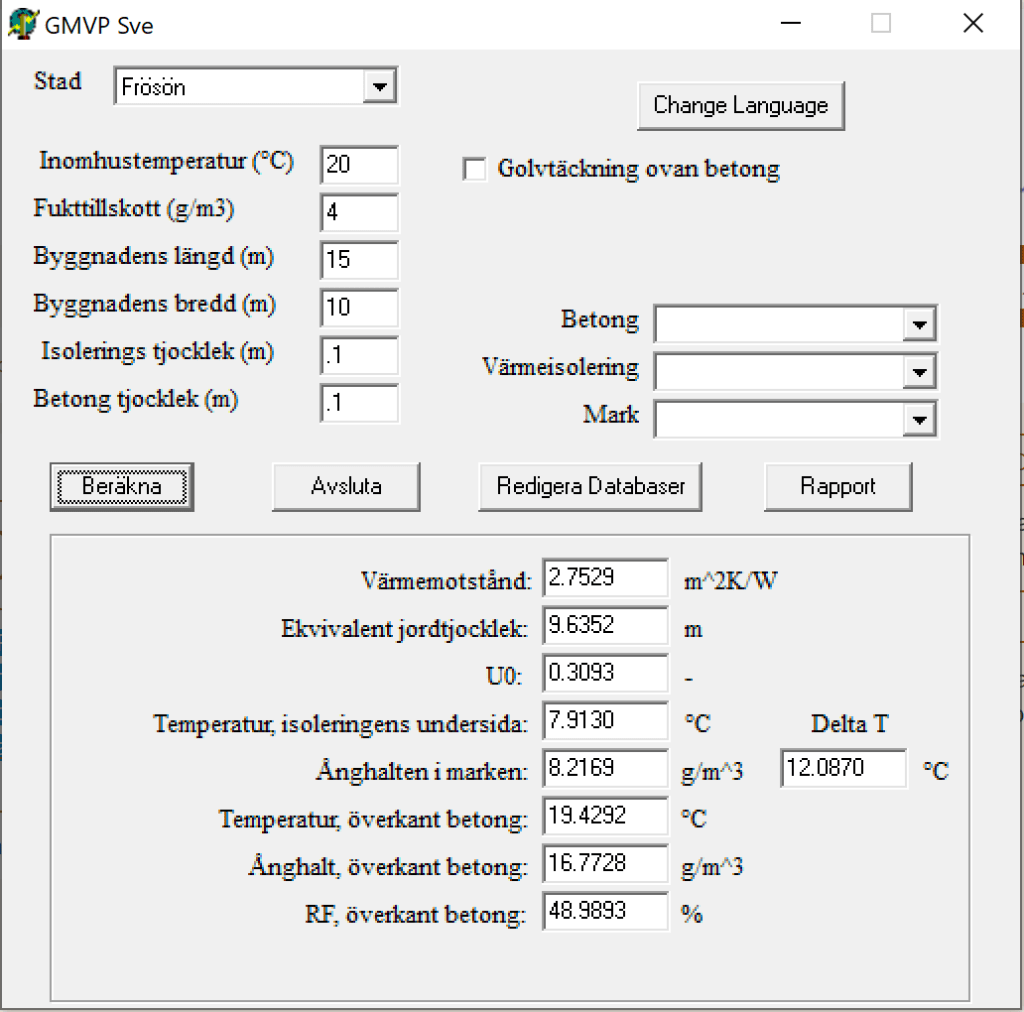

GMVP (version 2009-04-29)

GMVP är ett program som räknar ut relativ fuktighet och ånghalt mitt i byggnaden under en platta på mark. Programmet räknar även ut förväntad RF under ytskikt beroende på golvkonstruktion, betongkvalitet, värmeisolering samt markbeskaffenhet. Programmet har utvecklats av Stephen Burke.

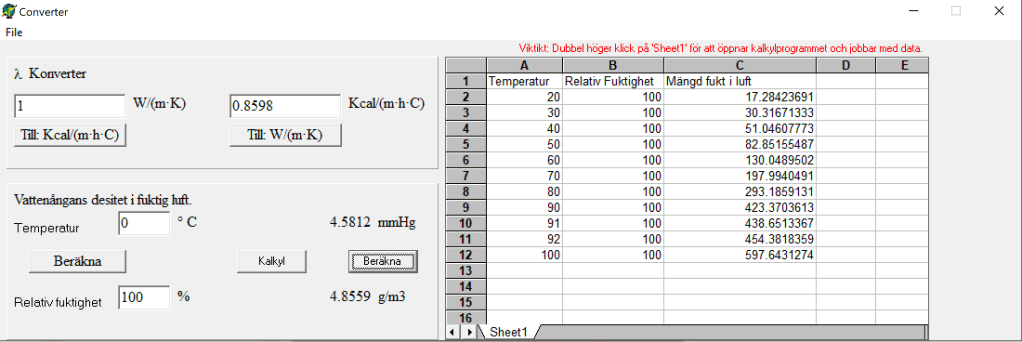

Converter (version 2009-04-29)

Converter är ett program som räknar ut ånghalt vid olika lufttemperaturer. Programmet har utvecklats av Stephen Burke och Yasufumi Miyamori.


Termisk komfort

Termisk komfort kan mätas på ett antal sätt och resultaten kan jämföras med olika kravspecifikationer. I standarden SS-EN ISO 7730:2006 finns ett klassningssystem som grundar sig på PPD och PMV

PPD
Predicted Percentage of Dissatisfied, anger procentandel av en stor grupp människor, som placerade i en viss termisk miljö skulle vara missnöjda med det termiska klimatet. Den generella missnöjdheten bland människor underskrider sällan 5%, varför detta sätts som lägsta (bästa) värde.

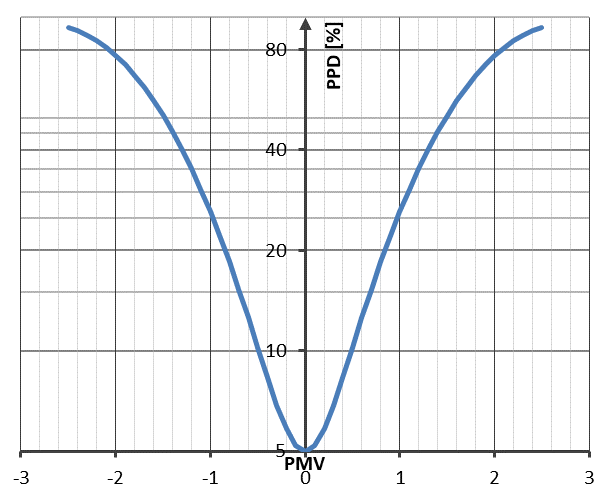

PPD som funktion av PMV


PMV
Predicted Mean Vote, är ett index som indikerar värdet på en 7-gradig skala på människans termiska upplevelse av det omgivande klimatet.

+ 3HotMycket varmt
+ 2WarmVarmt
+ 1Slightly warmNågot varmt
   0NeutralNeutralt
–  1Slightly coolNågot svalt
–  2CoolSvalt
–  3ColdKallt
PMV

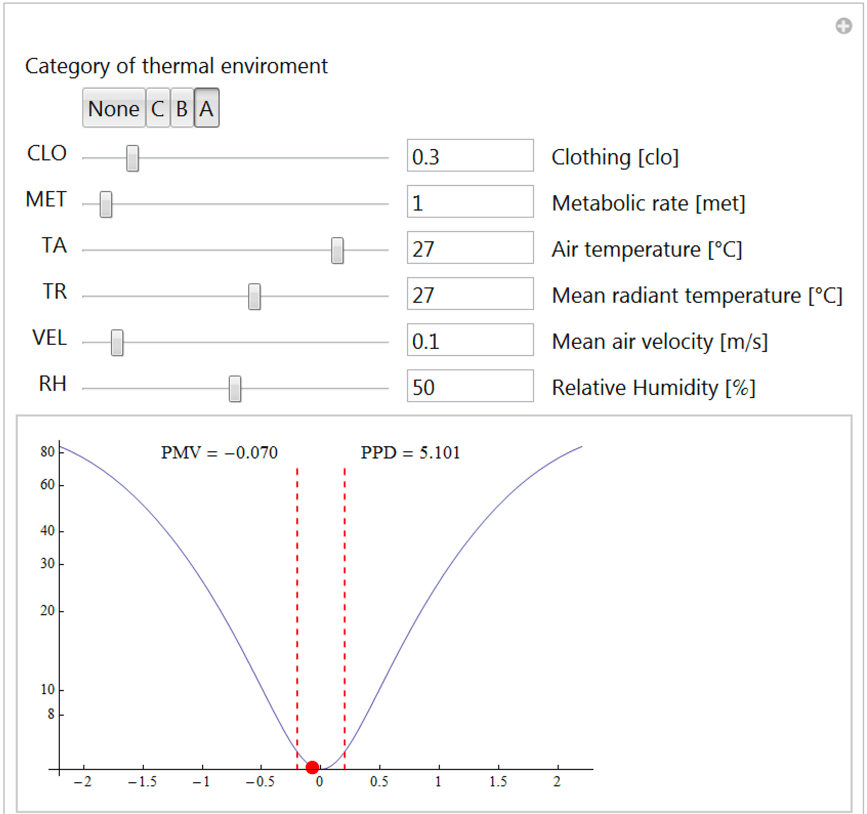

EN 7730 – verktyg för termisk komfort

Nedanstående program är en implementering av EN 7730 och syftar till att möjliggöra snabb utvärdering av den förväntade termiska komforten genom att ställa in ett antal parametrar, däribland RF, lufthastighet, lufttemperatur, operativ temperatur, metabolisk aktivitet samt klädsel. Programmet är utvecklat av Mathias Lindskog i Wolfram Mathematica. Programmet kräver installation av Wolfram Player. Då dagens webbläsare pga. säkerhetsskäl, successivt försvårar för plug-in-program, kommer detta program att skrivas om under 2020 och publiceras på denna sidan. Är ni intresserade att få ett mail när detta sker, kan ni kontakta oss.

CDF Wolfram Mathematica – EN 7730.cdf

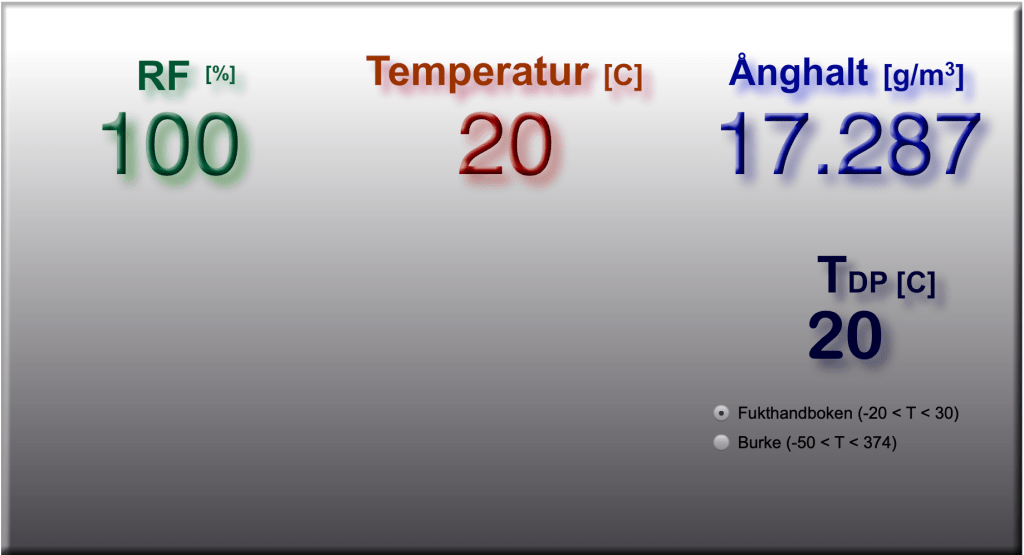

RF – temperatur – ånghalt – daggpunktstemperatur

Nedanstående program syftar till att vara ett snabbt verktyg för att beräkna RF, temperatur och ånghalt i valfri ordning samt daggpunktstemperatur. Programmet bygger dels på ekvationer från fukthandboken, dels från Stephen Burke. Programmet är skrivet i Flash ActionScript, vilket pga. säkerhetsskäl inte längre stöds av dagens webbläsare. Programmet är utvecklat av Mathias Lindskog och kommer att skrivas om under 2020 och publiceras på denna sida. Är ni intresserade att få ett mail när detta sker, är ni välkommen att kontakta oss.

RF – Temperatur – ånghalt – Tdp

Tabell för mättnadsånghalt

Nedanstående tabell anger mättnadsånghalten vid mellan -19.9 – (+) 30.9 °C. Ekvationen som använts är hämtad från Fukthandboken, 1994 sidan 239.

T [°C]00.10.20.30.40.50.60.70.80.9
-190.970.960.950.940.940.930.920.910.90.89
-181.061.051.041.031.021.021.0110.990.98
-171.161.151.141.131.121.111.11.091.081.07
-161.271.261.251.241.231.221.21.191.181.17
-151.391.381.361.351.341.331.321.311.291.28
-141.521.51.491.481.461.451.441.431.411.4
-131.651.641.631.611.61.581.571.561.541.53
-121.81.791.771.761.741.731.711.71.681.67
-111.971.951.931.921.91.881.871.851.841.82
-102.142.122.12.092.072.052.032.0221.98
-92.332.312.292.272.252.232.212.22.182.16
-82.532.512.492.472.452.432.412.392.372.35
-72.752.732.712.692.662.642.622.62.582.55
-62.992.972.942.922.892.872.852.822.82.78
-53.253.223.203.173.143.123.093.073.043.02
-43.523.503.473.443.413.383.363.333.33.27
-33.823.793.763.733.73.673.643.613.583.55
-24.144.114.084.044.013.983.953.923.883.85
-14.494.454.424.384.354.314.284.244.214.18
04.864.824.784.744.714.674.634.604.564.52
04.854.884.924.954.985.025.055.095.125.16
15.195.235.275.35.345.385.415.455.495.52
25.565.65.645.685.725.755.795.835.875.91
35.955.996.036.076.126.166.26.246.286.32
46.376.416.456.506.546.586.636.676.716.76
56.86.856.906.946.997.037.087.137.177.22
67.277.327.367.417.467.517.567.617.667.71
77.767.817.867.917.968.028.078.128.178.23
88.288.338.398.448.508.558.618.668.728.77
98.838.898.9499.069.119.179.239.299.35
109.419.479.539.599.659.719.779.839.909.96
1110.0210.0910.1510.2110.2810.3410.4110.4710.5410.6
1210.6710.7410.810.8710.9411.0111.0811.1411.2111.28
1311.3511.4211.4911.5711.6411.7111.7811.8511.9312
1412.0712.1512.2212.3012.3712.4512.5312.612.6812.76
1512.8312.9112.9913.0713.1513.2313.3113.3913.4713.55
1613.6413.7213.813.8813.9714.0514.1414.2214.3114.39
1714.4814.5714.6514.7414.8314.9215.0115.1015.1915.28
1815.3715.4615.5515.6415.7415.8315.9216.0216.1116.21
1916.316.4016.5016.5916.6916.7916.8916.9917.0917.19
2017.2917.3917.4917.5917.6917.8017.918.0118.1118.22
2118.3218.4318.5418.6418.7518.8618.9719.0819.1919.30
2219.4119.5219.6319.7519.8619.9720.0920.220.3220.44
2320.5520.6720.7920.9121.0321.1521.2721.3921.5121.63
2421.7521.882222.1322.2522.3822.522.6322.7622.89
2523.0223.1523.2823.4123.5423.6723.823.9424.0724.2
2624.3424.4824.6124.7524.8925.0325.1725.325.4525.59
2725.7325.8726.0126.1626.324.4526.5926.7426.8927.04
2827.1927.3427.4927.6427.7927.9428.0928.2528.4028.56
2928.7128.8729.0329.1929.3529.5029.6729.8329.9930.15
3030.3130.4830.6430.8130.9831.1431.3131.4831.6531.82
